新疆混流泵

一、概述

旭日泵業是國內較早研制混流泵的廠家之一。我司在HW、HBC型混流泵基礎上，根據市場需求不斷研究更新升級，混流泵生產技術在行業中較為先進。

二、適用范圍

混流泵的比轉速高于離心泵，低于軸流泵，一般在300-500之間。它的揚程比軸流泵高，但流量比軸流泵小，比離心泵大。

HW系列混流泵適用于輸送清水，濃度不超過3%的紙漿或PH=3~10、纖維長度小于80mm的溶液，以及物理、化學性質類似水的其它液體，被輸送液體溫度不應高于50℃。

廣泛用于農業排灌、工業廢水和城市給排水。其中HW特低揚程混流泵揚程低、流量大、能耗低、效益高，特別適合低揚程地區的泵站建設與改造。

三、結構說明

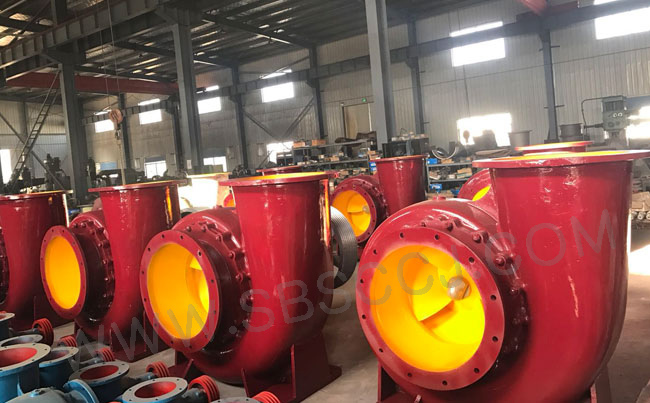

不管是蝸殼式混流泵還是導葉式混流泵，都是同樣由葉輪、泵殼、泵軸、軸承和填料密封裝置五個部件組成（如圖所示）。蝸殼式混流泵的外形酷似離心泵；而導葉式混流泵的外形則很像軸流泵�；炝鞅萌~輪形狀粗短，它一部分像離心泵的葉輪；一部分又像軸流泵的葉輪，葉片是螺旋形扭曲葉片，葉輪葉片間的流道較寬，葉片出口邊傾斜;它與離心泵和軸流泵葉輪內水流狀況不同。水在混流泵葉輪中流動．是軸向進來．以傾斜的方向流出去，所以，混流泵又叫做斜流泵。

泵殼的結構形式有兩種：一是蝸殼形．例如HB型混流泵，基本上與離心泵相同，但其泵體寬大，臥式安裝使用；另一是圓筒形．例如導葉式混流泵、農排泵，它們與立式軸流泵相似，泵體內也裝有導葉，立式安裝使用。

四、性能范圍

流量（Q）：可達2萬m3/h

揚程（H）：可達30m

工作壓力（P）：1.0MPa

工作溫度：0℃～+80℃

五、型號意義

　例如：例300HW-7S

300-泵進、出口直徑

HW-蝸殼式混流泵

7-泵設計點揚程

S-J結構形式（前后門開結構）

六、混流泵的訂貨須知:

1、明確需求：

①混流泵的產品名稱與型號

②混流泵的口徑

③混流泵的揚程

④混流泵的流量

⑤混流泵的電機功率（KW）

⑥混流泵的轉速（r/min）

⑦混流泵的電壓〔V〕

⑧混流泵的吸程

⑨混流泵是否帶附件。

2、若已經由設計單位選定我公司的混流泵的產品型號，請按混流泵型號直接通過我們銷售部訂購。

3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術工程師結合你的實際需求為您選型確認。
