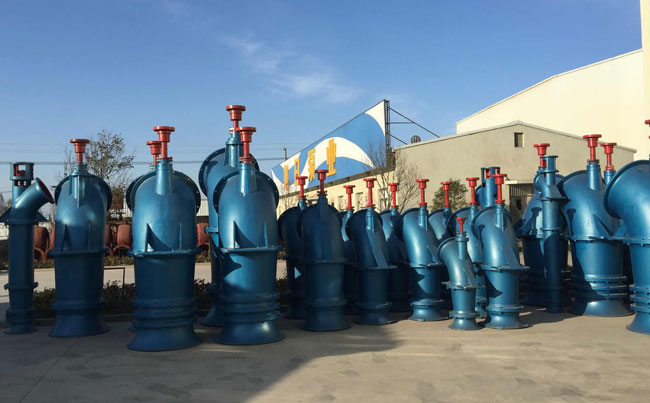

立式軸流泵

立式軸流泵屬于葉片式泵，這種泵具有大流量、低揚程、高比轉數、高效率、占地面積小，性能參數可變性，以及適合低水位條件等特點。軸流泵（特別是大型泵）對進水流道的型式和尺寸要求非常嚴格，它直接影響泵的性能（如泵效率、汽蝕性能等）、因此必需通過正規的設計（設計院設計）。

一、立式軸流泵基本結構和作用

由吸入水池流過來的水，通過吸入喇叭管，由于葉輪室內葉輪的葉片強迫水旋轉，使水進入導葉體，進行能量轉換產生揚程，流經泵筒體從排水彎管排出。泵通過聯軸器（剛性的）與中間軸聯結。電機支座下面的軸承承受轉子的全部向下的軸向力。中間軸與電機軸用彈性聯軸器聯結。

軸流泵的葉輪（輪轂體）上帶有葉片，根據葉片是否可調泵的性能參數改變，軸流泵分以下三種：

固定式軸流泵——葉輪（輪轂體）和葉片為整體結構，葉片不可調；

半調節葉片軸流泵——葉輪（輪轂體）和葉片為組合結構只能在停機時，拆下葉片調節葉片的安放角（如0°、±2°、±4°、±6°、±8°），其角度的調節是梯級的；

全調節葉片軸流泵——通過一套調節機構(機械的或液壓的)，泵可在運行中用手動、電動、電腦控制等方式，進行葉片安放角的無級調節。

立式軸流泵是以空氣動力學中，機翼的升力理論為基礎。當流體繞過翼型時，在翼型的首端點處分離成為兩股流，它們分別經過翼型的上表面和下表面，然后同時在翼型的尾端匯合，由于沿翼型下表面的路程比上表面路程長一些，流體沿翼型下表面的流速要比沿翼型上表面流速大，相應的，翼型下表面的壓力將小于上表面，流體對翼型有一個向下的作用力，同樣，翼型對于流體也將產生一個反作用力，與此作用力相等，方向相反，作用在流體上，在此力作用下，水就被壓升到一定的高度上去。

二、立式軸流泵的性能特點

立式軸流泵與離心泵相比，具有下列優點：

1) 揚程隨流量的減少而劇烈增大， Q-H曲線徒增，主要原因是，流量較小時，在葉輪葉片的進口和出口處產生回流，水流多次重復得到能量，類似于多級加壓狀態，所以揚程急劇增大，從而造成軸功率增大的現象。

2) Q-N曲線是徒降曲線，因此，軸流泵啟動時，應當在閘閥全開啟的情況下啟動電動機。

3) Q-η曲線呈駝峰形。即高效率工作的范圍很小，流量在偏離設計工況點不遠處效率就很快下降。根據軸流泵的這一特點，采取閘閥調解流量是不利的，一般只能采取改變葉片裝置角的方法來改變其性能曲線。

4) 在水泵樣本中，一般軸流泵的汽蝕余量都要求較大，因此，其最大允許的吸上真空高度都較小，需考慮軸流泵的進水條件、運行中實際工況點與該泵設計工況點的偏離程度等。
